交流试验变压器
类别:高压试验测试仪器  点击率:258

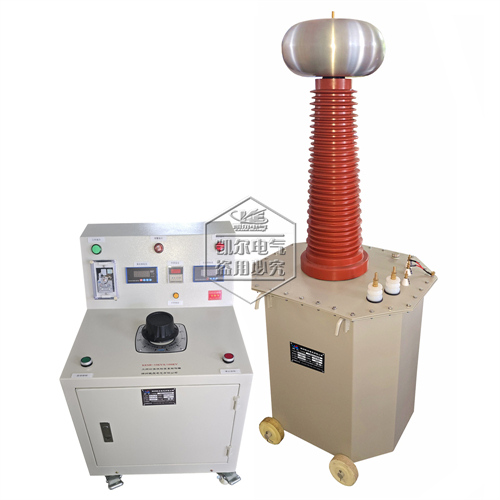

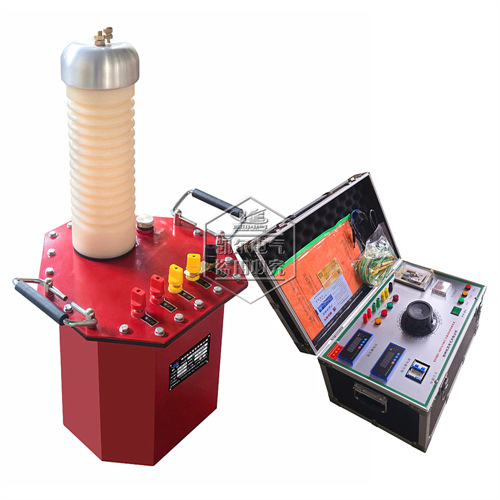

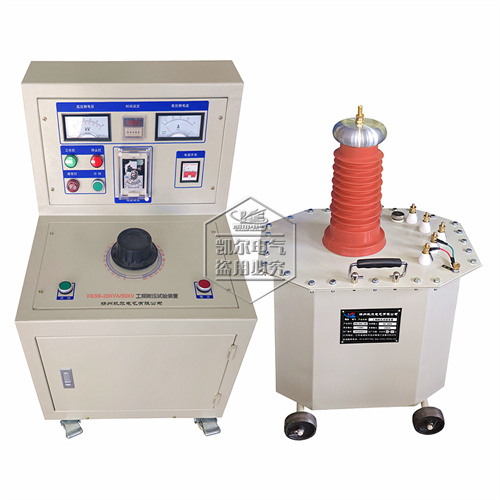

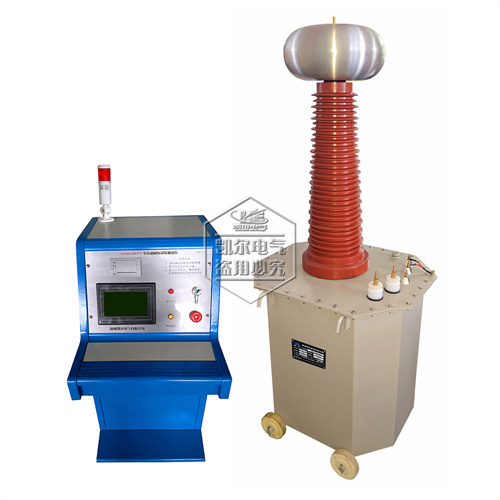

KESB型系列 特种轻型交流高压试验变压器
(工频交流耐压试验装置)


一、产品概述:

    KESB型系列交流高压试验变压器是按试验变压器国家标准DL/T848.2-2004要求,经改进后生产的一种新型产品,本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门,对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验,是高压试验中必不可少的仪器。
二、
技术参数





(kvA)

高压输出

低压输出





温升℃

电压(kv)

电流(mA)

电压(v)

电流(A)

电压(v)

/

30分钟

1.5/50

1.5

50

30

200

7.5

100

500

10

3/50

3

50

60

200

15

100

500

10

5/50

5

50

100

200

25

100

500

10

10/50

10

50

200

200

50

100

500

10

20/50

20

50

400

380

53

100

500

10

30/50

30

50

600

380

79

100

500

10

50/50

50

50

1000

380

120

100

500

10

5/100

5

100

50

380

13

100

1000

10

10/100

10

100

100

380

26

100

1000

10

20/100

20

100

200

380

53

100

1000

10

30/100

30

100

300

380

79

100

1000

10

50/100

50

100

500

380

132

100

1000

10

100/100

100

100

1000

380

263

100

1000

10

20/150

20

150

130

380

53

150

1000

10

30/150

30

150

200

380

79

150

1000

10

50/150

50

150

330

380

132

150

1000

10

100/150

100

150

665

380

263

150

1000

10

50/200

50

200

250

380

132

150

1000

10

100/200

100

200

500

380

263

200

1000

10

200/200

200

200

1000

380

526

200

1000

10

300/200

3, 00

200

1500

380

790

200

1000

10

100/300

100

300

330

380

263

300

1000

10

200/300

200

300

665

380

526

300

1000

10

300/300

300

300

3000

380

790

300

1000

10

三、试验变压器的容量选择

   标称试验变压器容量Pn的确定公式:
   Pn=kVn2WCt10-9

式中:Pn-标称试验变压器容量(KVA);
   k -
安全系数;
   Vn-
试验变压器的额定输出高压的有效值(KV);
   W -
角频率,W=2πf,f为试验电源的频率;
   Ct-
被试品的电容量(PF)。

对于不同的试验电压Vn,选择适当的安全系数k,标称试验电压较低时,k值可取高一些;以下列出不同的试验电压Vn,所选用的安全系数k值,供参考:

   Vn=50
100kV           k=4
   Vn=150
300kV          k=3
   Vn≥300kV              k=2

   Vn≥1MV                k=1


被测试设备的电容量Ct可由交流电桥测出。Ct的变化很大,应由设备的类型而定。典型数据如下:

棒形或悬式绝缘子                   几十微法;

电压互感器                        200500PF

分级套管                          1001000PF

电力变压器<1000kVA               10001000PF

电力变压器>1000kVA               100010000PF

高压电力电缆和油浸纸绝缘           250300PF/m

气体绝缘                          2060PF/m
   封闭变电站,SF6气体绝缘            10010000PF




注:产品在生产过程中不断更新完善,产品外观图片仅供参考(以实物为准),如有变动,恕不另行通知。
