变频串并联谐振试验装置
类别:高压试验测试仪器  点击率:260

KEXZB型系列 变频串并联谐振试验装置


一、变频串联谐振试验装置 产品简介
    KEXZB型系列变频串联谐振试验装置广泛应用于电力、冶金、石油、化工、等行业,适用于大容量、高电压的电容性试品,如发电机、变压器、GIS、高压交联电缆、互感器、套管等的交接实验和预防性试验。本公司在变频串联谐振高压试验领域自主研发的变频、调压软件技术,领先于国内高压试验行业,利用这一技术采用16位精细变频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造的变频串并联谐振成套试验装置,完全符合国家有关高压实验的规程和要求。
二、变频串联谐振试验装置 工作原理
    变频串联谐振试验装置运用串并联谐振的原理,通过调节变频控制器的输出频率,使得回路中的电抗器的电感L和试品电容C发生谐振,谐振电压即为试品上所加电压。通过调频控制器提供供电电源,试验电压由励磁变压器经过初步升压后,使高电压加在电抗器L和被试品CX上,通过改变调频控制器的输出频率,使回路处于串联谐振状态;回路的谐振频率取决于被试品电容CX和电抗器的电感L,调节变频控制器的输出电压,使试品上高压达到所需要的电压值。
三、变频串联谐振试验装置 产品特点
    1、大屏幕显示试验数据、试验状态,并有实时操作步骤提示功能
    2、能灵活整定实验电压、调频范围、加压时间
    3、试验结果能计算出被试品电容
    4、具有计算机通讯接口,便于通讯和试验数据管理
    5、体积小、重量轻、操作方便
    6、分辨率高、频率分辨率为0.001Hz
    7、安全可靠高、系统具有过电流、过电压及放电保护功能,可有效保护人身及设备安全试验结果可打印可升级造作软件
四、成套组成

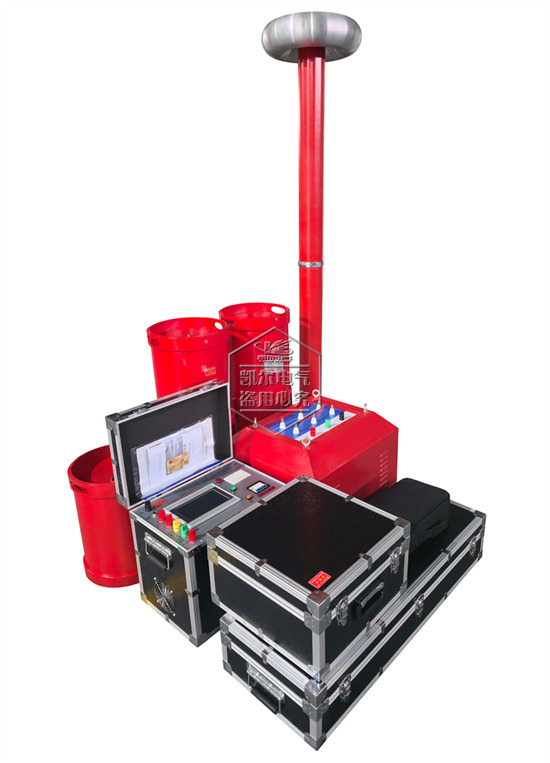

    成套装置组成为变频调压电源、励磁变压器、电抗器、分压器及补偿电容器。

五、技术参数
    1、环境温度:-10~45℃
    2、环境湿度:≤90%
    3、海拔高度:≤2000M
    4、电源输入:220V±10%单相   50Hz  输出0~220V(≤10KW)
                 380V±10%三相   50Hz  输出0~400V
    5、额定试验容量:0~8000KVA(容量输出由用户自行选择)
    6、谐振电压:0~1000KV(高压输出由用户自行选择)
    7、频率调节范围:0.1~300Hz
    8、系统测量精度:0.5级
    9、频率调节分频率:0.01Hz
   10、不稳定度:≤0.05%
   11、输出波形:正弦波
   12、波形畸变率:≤0.5%
   13、噪声:≤60dB
   14、电抗器Q值:30~200(选择)




注:
产品在生产过程中不断更新完善,产品外观图片仅供参考(以实物为准),如有变动,恕不另行通知。
