一、产品用途

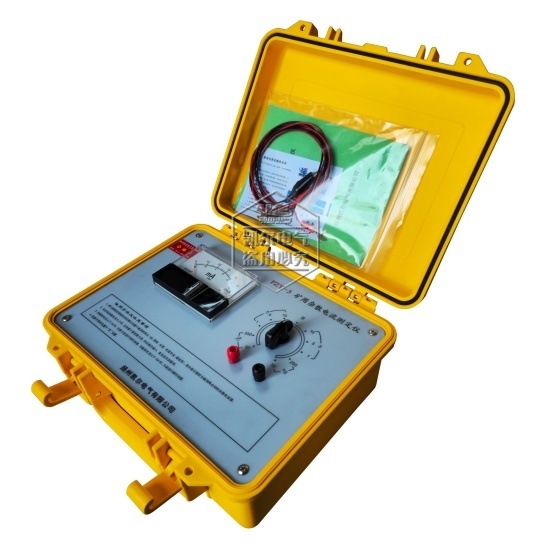

FZY-3型矿用杂散电流测定仪是一种灵敏度高，多量程保护电路的便携式整流仪表。其特点：测量范围广，共有十个量程，能分别测量交直流杂散电压和杂散电流，本身不需要电源，安全可靠。
本测定仪适宜测试煤矿井下钢轨、水管、电缆等产生的电流及电压，预防杂散电流放电引起的电雷管早爆及其它燃爆事故，使矿内火源等级降至安全限度。
二、产品性能
1、测量范围及精度（如下表）
|
测 量 范 围 |
测量精度 |
备 注 |
|
电流档 |
0-50mA-250mA-1A-5A-10A |
交流：±5％
直流：±2.5％ |
使用前必须将指针
拨至零位（调零） |
|
电压档 |
0-0.2V-1V-4V-20V-40V |
2、外形尺寸：300mm×220mm×150mm
3、仪器净重：2.1kg
三、使用方法及注意事项
1、测量前，将测试棒接线分别旋紧于两接线柱中，调节表头指针至零刻度线；
2、将与接线柱相接的测试棒分别置于被测的两点（如：钢轨、水管、电缆外皮、煤炭、大地等），两测点应在不同的导体上，测点距离约为2米，正常每隔50～100米测一次，或根据需要临时确定测试点。将转换开关置于适当档，则表头指示值,经换算得到相应的电流值；
3、测量时，测量探针的硬质合金尖端与被测物接触良好，仪表应水平放置，以保证读数准确；
4、当一处测量不到交流杂散电流时，还应测试直流杂散电流，反之亦然；
5、测量杂散电压值时，对应档位：
|
电流 |
对应 |
电压 |
|
50mA |
对应 |
0.2V |
|
250mA |
对应 |
1.0V |
|
1.0A |
对应 |
4.0V |
|
5.0A |
对应 |
20.0V |
|
10.0A |
对应 |
40.0V |
|
说明：电流值乘以4 就是电压值 |
6、当未知杂散电流大小时，应先置于量程最大量程（档位），然后逐步减少，直至合适的测量档；
7、当被测电流大于5A时仪器只能进行短时测量（≯10秒）；当被测电流大于10A时，仪器只宜进行瞬时测量，以免大电流烧毁仪表内元件；
8、测直流杂散电流时，如表头指针反向偏转，对换表笔即可；
9、仪器不用时应置于“关”位置。
