互感器特性综合测试仪-D
类别:互感器参数测试仪器  点击率:0

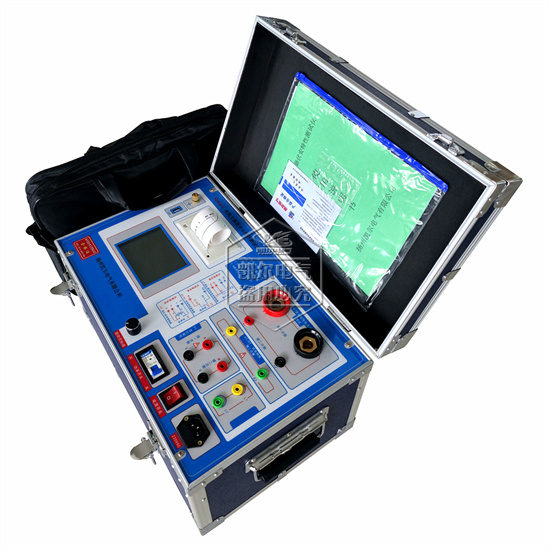

KEHGQ-D型 互感器特性综合测试仪


一、设计用途

    KEHGQ-D型互感器特性综合测试仪设计用于对保护类、计量类CT/PT进行自动测试,适用于实验室也适用于现场检测。
二、主要特征
    ① 支持检测CTPT
     满足 GB1207GB1208等规程要求;
    ③ 无需外接其它辅助设备,单机即可完成所有检测项目;
    ④ 自带微型快速打印机、可直接现场打印测试结果;
    ⑤ 操作简便,带有智能提示,使用户更易上手操作;.
    ⑥ 大屏幕液晶,图形化显示接口;
    ⑦ 按规程自动给出CT/PT(励磁)拐点值;
    ⑧ 自动给出5%10%误差曲线;
    ⑨ 可保存3000组测试资料,掉电后不丢失;
    ⑩ 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告;
    ⑪ 小巧轻便≤22Kg
,非常利于现场测试。
三、
仪器面板说明

    1 — 设备接地端子
    2 — U盘转存口

3 — 打印机
    4 — 液晶显示器

5 — 控制器

6 — 过流保护(功率)开关

7 — P1、P2:CT变比/极性试验时,大电流输出端口

8 — S1、S2:CT变比/极性试验时,二次侧接入端口

9 — K1、K2:CT/PT励磁(伏安)特性试验时,电压输出端口
   10 — A、X:PT变比/极性时,一次侧接入端口
   11 — a、x:PT变比/极性时,二次侧接入端口
   12 — D1、D2:CT/PT 二次直阻测试时,二次侧接入端口
   13 — 主机电源开关
   14 — 主机电源插座
   15 、16、17、18、19、20 — 主要功能接线简图
四、主要测试功能(见下表)

CT

PT

■伏安特性(励磁特性)曲线

■伏安特性(励磁特性)曲线

■自动给出拐点值

■自动给出拐点值

■自动给出5%和10%的误差曲线

■变比测量

■变比测量

■极性判断

■极性判断

■交流耐压测试

■一次通流测试

■二次负荷测试

■交流耐压测试

■二次绕组测试

■二次负荷测试

■铁心退磁

■二次绕组测试



■铁心退磁



五、主要技术参数(见下表)





工作电源

 AC220V±10 50Hz

设备输出

 02500Vrms 5Arms20A峰值)

 注:05A为真实值,大于5A20A为计算值

大电流输出

 0600A

励磁精度

 0.5%(0.2%×读数+0.3%×量程)

二次绕组

电阻测量

范围

 0.1300Ω

精度

 0.5%(0.2%×读数+0.3%×量程)

二次实际

负荷测量

范围

 51000VA

精度

 0.5%(0.2%×读数+0.3%×量程)±0.1VA

CT

变比测量

范围

 25000A/5A5000A/1A

精度

 0.5

PT

变比测量

范围

 500KV

精度

 0.5

工作环境

 温度:-10℃~40℃,湿度:≤90海拔:≤2000m

尺寸、重量

 尺寸:410mm × 260mm × 340mm  重量:≤22Kg


六、工作条件要求

  1、输入电压AC220V±10%、额定频率 50Hz;
  2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题,或者电源没有对地的隔离连接,仍然可以使用测试仪,但是我们不保证安全;
  3、参数对应的环境温度是23℃±5℃。

注:产品在生产过程中不断更新完善,产品外观图片仅供参考(以实物为准),如有变动,恕不另行通知。
公司主要产品系列直流高压发生器、系列变压器直流电阻测试仪、系列回路电阻测试仪、系列互感器特性综合测试、系列串(并)联变频谐振高压试验装置、系列(交直流)高压试验变压器、系列继电保护测试仪(系统)、系列安全工具力学性能试验机、系列蓄电池综合测试仪、系列绝缘靴(手套)耐压试验车雷电计数器校验仪、系列大电流发生器变压器变比测试仪变压器特性综合测试台、系列变压器空载短路测试仪、系列绝缘油介电强度测试仪、系列氧化锌避雷器特性测试仪、系列高压核相仪、系列数字高压兆欧表、系列数字接地电阻测试仪、系列高压开关机械特性测试仪真空度测试仪等系列电力测试仪器。
