KEHGQ-A型 互感器特性综合测试仪
一、设计用途
KEHGQ-A型互感器特性综合测试仪（CT/PT特性综合测试仪）设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于互感器综合特性的现场检测。
二、主要特征
● 支持检测CT和PT；
● 满足GB1207、GB1208等规程要求；
● 无需外接其它辅助设备，单机即可完成所有检测项目；
● 自带微型快速打印机、可直接现场打印测试结果；
● 采用智能控制器，操作简单；
● 大屏幕液晶，图形化显示接口；
● 按规程自动给出CT/PT（励磁）拐点值；
● 自动给出5％和10％误差曲线；
● 可保存3000组测试资料，掉电后不丢失；
● 支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告；
● 小巧轻便≤22Kg，非常利于现场测试。

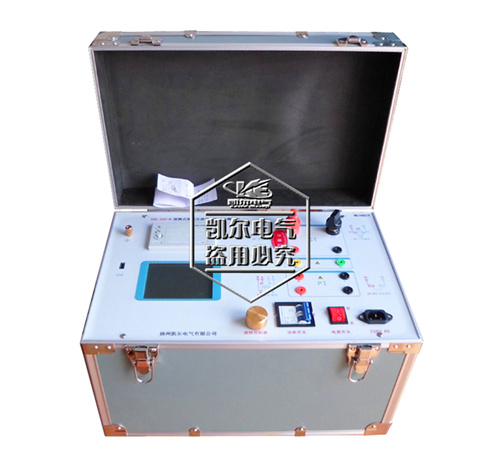

三、仪器面板说明
1 — 设备接地端子
2 — U盘转存口
3 — 打印机
4 — 液晶显示器
5 — 控制器
6 — 过流保护（功率）开关
7 — P1、P2：CT变比/极性试验时，大电流输出端口
8 — S1、S2：CT变比/极性试验时，二次侧接入端口
9 — K1、K2：CT/PT励磁（伏安）特性试验时，电压输出端口
10 — A、X ：PT变比/极性时，一次侧接入端口
11 — a、x ：PT变比/极性时，二次侧接入端口
12 — 主机电源开关
13 — 主机电源插座 四、主要测试功能（见下表）
|
伏安特性（励磁特性）曲线 |
伏安特性（励磁特性）曲线 |
|
自动给出拐点值 |
自动给出拐点值 |
|
自动给出5％和10％的误差曲线 |
变比测量 |
|
变比测量 |
极性判断 |
|
极性判断 |
比差测量 |
|
一次通流测试 |
相位（角差）测量 |
|
比差测量 |
交流耐压测试 |
|
相位（角差）测量 |
铁心退磁 |
|
交流耐压测试 |
|
|
铁心退磁 |
|
五、主要技术参数（见下表）
|
项 目 |
参 数 |
|
工作电源 |
AC220V±10％ 、50Hz |
|
设备输出 |
0～1000V（20A峰值） |
|
大电流输出 |
0～600A |
|
励磁测量精度 |
≤0.5％（0.2％×读数+0.3％×量程） |
|
相位测量
（角差） |
精度 |
4min |
|
分辨率 |
0.1min |
|
比差 |
精度 |
0.05％ |
|
CT
变比测量 |
范围 |
≤5000A/1A（25000A/5A） |
|
精度 |
≤0.5％ |
|
PT
变比测量 |
范围 |
≤500KV |
|
精度 |
≤0.5％ |
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90％，海拔高度：≤1000m |
|
尺寸、重量 |
尺寸：410mm×260mm×340mm ， 重量：≤22Kg |
六、工作条件要求
1、输入电压 AC220V±10％、额定频率 50Hz；
2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
3、参数对应的环境温度是23℃±5℃。
注：产品在生产过程中不断更新完善，产品外观图片仅供参考（以实物为准），如有变动，恕不另行通知。
