三相微机继电保护测试仪
类别:继电保护测试仪器  点击率:0

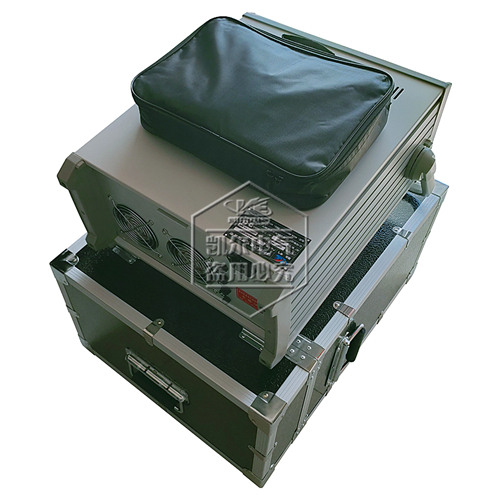

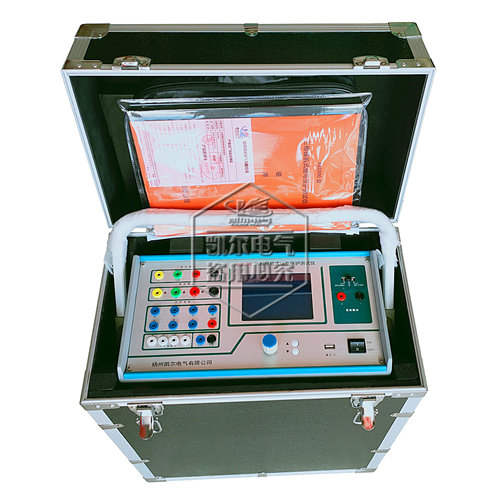

ZDKJ-3300型 三相微机继电保护测试仪


一、产品主要特点

1、标准的4相电压3相电流输出:具有4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为43U0或检同期电压,或任意某一电压值的情况输出。

2、单机操作方便:单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全部中文显示。可完成现场大多数试验检定工作,可对各种继电器及微机保护进行检定,并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用,操作方便快捷。

3、双操作方式,联接电脑运行:通过Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存贮测试数据,显示矢量图,绘制故障波形,联机打印报表等。

4、软件功能强大:可完成各种自动化程度高的大型复杂校验工作,如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

5、开关量接点丰富:继电保护测试仪为7路接点输入和2对空接点输出。输入接点为空接点和0250V电位接点兼容,可智能自动识别。输入、输出接点可根据用户需要扩展。

6、大屏幕LCD显示屏:本机采用320×240点阵大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。

7、自我保护:采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。

8、具有独立专用直流电源输出:装置设有一路110V 220V专用可调直流电源输出。

9、性价比高:属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

二、产品技术参数

1、交流电流输出

输出精度:0.5

相电流输出(有效值):  040A

三并电流输出(有效值):0120A

相电流长时间允许工作值(有效值):10A

相电流最大输出功率:420VA

三并电流最大输出时最大输出功率:900VA

三并电流最大输出时允许工作时间:10s

频率范围(基波):201000Hz

谐波次数:120

2、直流电流输出

输出精度:0.5

电流输出:0~±10A / 每相,0~±30A / 三并最大输出负载电压:20V

3、交流电压输出

输出精度:0.5

相电压输出(有效值):0120V

线电压输出(有效值):0240V

相电压/线电压输出功率:80VA / 100VA

频率范围:120

4、直流电压输出

输出精度:0.5

相电压输出幅值:0~±160V

线电压输出幅值:0~±320V

相电压/线电压输出功率:70VA / 140VA

5、开关量及时间测量



继电保护

测试仪



开关量输入

7

空接点:120mA24V

电位接点接入:“0”:0 +6V;“1”:+11 V +250V

开关量输出

2

DC220V0.2AAC220V0.5A

时间测量

测量范围0.1ms9999s    测量精度0.1mS


注:产品在生产过程中不断更新完善,产品外观图片仅供参考(以实物为准),如有变动,恕不另行通知。
