抗干扰介质损耗测试仪
类别:相位表与介损测试仪器  点击率:0

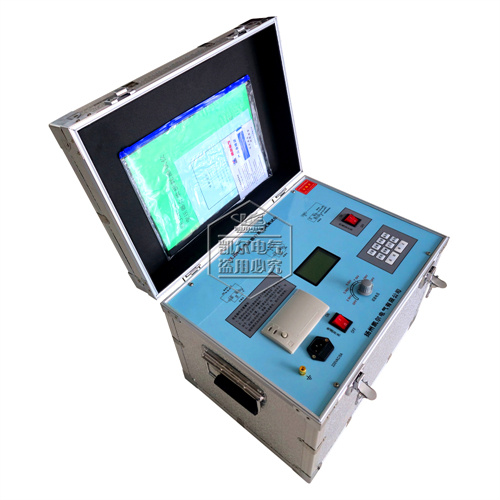

KEJSY-A 型 抗干扰介质损耗测试仪

一、仪器概况
    KEJSY-A型抗干扰介质损耗测试仪是一种先进的测量介质损耗(tgδ)和电容容量(Cx)的仪器,用于超频、变频、工频高压下,测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗(tgδ)和电容容量(Cx)。
    本测试仪淘汰了QSI高压电桥,具有操作简单、中文显示、打印、使用方便、无需换算、自带高压,采用变频技术,故抗干扰能力强,测试时间短等优点。另外,本介质损耗测试仪针对电容式电压互感器(CVT)试验困难的特点,增设了外接法测试,外接标准电容器、调压器,使得测试非常简单可靠,是我公司第四代智能化抗干扰介质损耗测试仪。
二、技术指标

1
、环境:-5℃40℃(液晶屏应避免长时间日照)
    2、相对湿度:30%
70%
    3
、供电电源:电压:220V±10%,频率
50±Hz
    4
、外形尺寸:长××
=435mm×300mm×300mm
    5
、重量:
20kg
    6
、输出功率:
1KVA
    7
、显示分辨率:3位、4位(内部全是6位)

    8
、测试方法:正接法、反接法、外接法
    9
、测量范围:内接试验电压:≤60000PF                外接试验电压:≤10μF
   10
、基本测量误差:介质损耗(tgδ):
1.5%±0.09%     电容容量(Cx):1.0%±2PF
三、仪器结构

    KEJSY-A
型抗干扰介质损耗测试仪为升压与测量一体化结构,输出电压2.5KV10KV五档可调,以适应各种需要,在测量时无需任何外部设备。接线与QSI电桥相似,但比其方便。

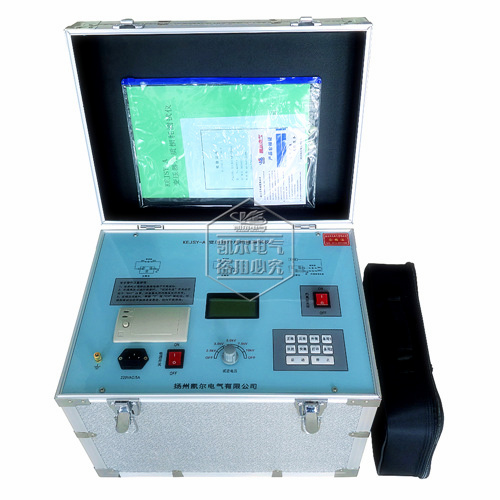

图(一)是仪器面板结构图,各功能键有关使用方法,将在使用方法中具体介绍。


图(一)  介损面板图

图(二)在仪器侧部,按一下仓门(PUSH,将自动打开,为仪器测试接线插孔示意图,该部位,在仪器工作时将产生高电压,使用时须小心谨慎。


图(二)仪器测试接线插孔示意图

HV-仪器高压输出孔
    CX-
测试电流输入孔
    CN-外接标准电容孔




注:产品在生产过程中不断更新完善,产品外观图片仅供参考(以实物为准),如有变动,恕不另行通知。
