开关机械特性测试仪
类别:开关参数测试仪器  点击率:0

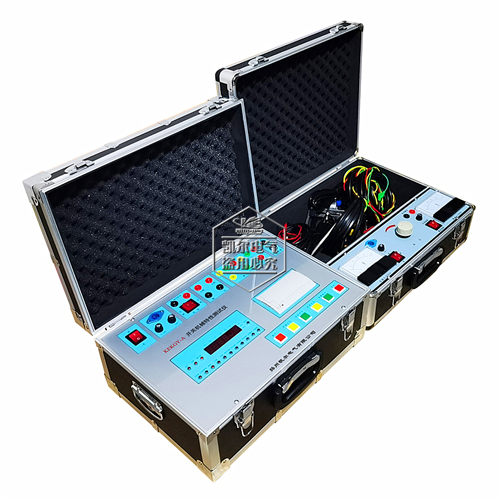

KEKGY-A型 开关机械特性测试仪
(断路器动作特性测试仪)

一、产品概述
       KEKGY-A型开关机械特性测试仪,是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。该仪器应用光电脉冲技术,单片计算机技术及可靠的抗电磁辐射技术,配以准确可靠的速度/距离传感器,可用于各种电压等级的真空、SF6、少油、多油等高压开关的机械性参数的调试与测量。
       KEKGY-A型开关机械特性测试仪接线方便、操作简单、操作时只需一次合(分)动作便可得到合(分)闸全部数据。并能打印所需的全部数据,断口电流波形和动触头运动曲线,便于分析保存。
二、功能与特点
       2.1测试功能
       1、三相不同期  ms
       2、同相不同期                       同时测三相双断口  ms
       3、动触头行程                       测六个断口        mm
       4、动触头超行程                    测六个断口        mm
       5、合(分)闸时间                同时测一至六个断口 ms
       6、合(分)闸弹跳时间         同时测一至六个断口 ms
       7、刚合(刚分)闸速度         测一个断口(传感器安装断口) m/s
       8、合(分)闸最大速度         测一个断口(传感器安装断口) m/s
       9、合(分)闸平均速度         测一个断口(传感器安装断口) m/s

       2.2 仪器特点
       1、采用的传感器,准确、可靠、安装方便、适应面广;
       2、对开关操动电压适应范围大,DC60V~220V均可操作;
       3、能自动判别并显示开关操作中的错误指令和不成功操作;
       4、测试方法灵活,无论是合闸操作、分闸操作,一次操作就能获取所需测量数据;
       5、测量数据可窗口显示,也可以打印机输出,打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图;
       6、测试仪体积小、重量轻、便于携带;
       7、抗干扰能力强,能在较强的电磁场中正常工作,适合变电站现场测试;
       8、仪器自带220V/5A直流操作电源,可现场操动各种开关,并具有延时(一秒钟)断电功能;
       9、仪器严格按国标GB3309—89《高压开关设备常温下的机械试验》中的定义要求进行数据采集和处理。
三、技术指标
       3.1 性能参数
    开关类型
测量项目
测量范围
测量精度
机械开关
    时间(ms)
     0.2~999.0
         ±0.2
    距离(mm)
     1~600
         ±1
    线速度(m/s)
     ≤7.0
         ±0.01
真空开关
    时间(ms)
     0.2~999.0
         ±0.2
    距离(mm)
     0.5~40.0
         ±0.5
    线速度(m/s)
     ≤4.2
         ±0.01
       3.2 综合指示
       1、工作电源:AC220V±10% 50Hz
       2、开关操作电压:DC220V(机内)(可根据用户要求外输入AC/DC电压)
       3、功    耗:≤50W
       4、工作环境:-15℃~+45℃
       5、主机重量:约10Kg
       6、外型尺寸:440×300×150mm

注:产品在生产过程中不断更新完善,产品外观图片仅供参考(以实物为准),如有变动,恕不另行通知。
