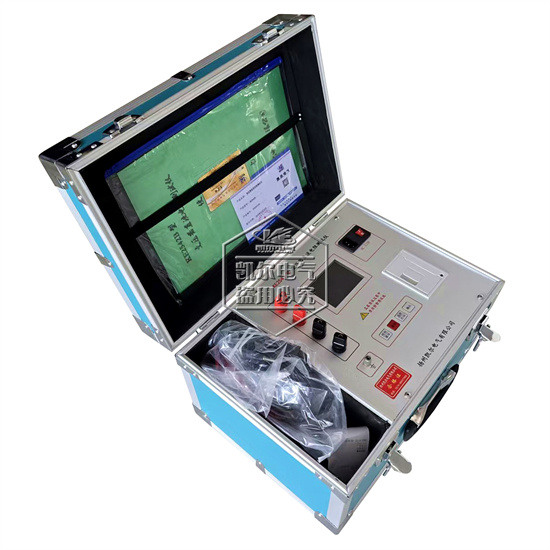

注:本系列变压器直流电阻测试仪分为两款:
1、KE2542B型:不带内置电源
2、KE2542D型:带有内置电源
一、产品概述:
直流电阻是变压器(或其它感性产品)制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
绕组的直流电阻测量是变压器的例行试验之一,其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等,以保证变压器的稳定运行。
KE2542系列变压器直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大并且可根据负载大小自动调整等特点。整机由双芯片采样,精度更高,自动完成自检、数据处理、显示、打印等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。
本公司研发生产的KE2542系列变压器直流电阻测试仪采用32位ARM内核作为处理的核心,对整机进行控制,自动完成自校、稳流判断、数据处理、阻值显示等功能,可测量各种类型变压器和互感器的直流电阻。
二、性能特点及技术指标
1、输出电流及量程:测试电流:1mA-20A(自动档可自动选择测试电流);
电 流 |
量 程(精 度) |
电 流 |
量 程(精 度) |
20A |
300μΩ-1Ω(±0.2%±2个字) |
2A |
1Ω-10Ω(±0.2%±2个字) |
10A |
100mΩ-3Ω(±0.2%±2个字) |
100mA |
100Ω-500Ω(±0.2%±2个字) |
5A |
1Ω-5Ω(±0.2%±2个字) |
5mA |
500Ω-20KΩ(±0.2%±5个字) |
2、最高分辨度: 0.1μΩ;
3、仪器采用65K真彩色液晶屏显示,中文菜单提示,操作方便;
4、具有大容量存储功能;
5、工作电源: KE2542B型:AC220V±10%; KE2542D型:AC220V±10%或内置大容量锂电源;
6、工作温度:﹣10℃~40℃;
7、工作湿度:环境湿度<80%RH ;
8、外形尺寸:长370mm×宽250mm×高290mm;
9、仪器重量:KE2542B型:6.2kg; KE2542D型:7.5kg。
