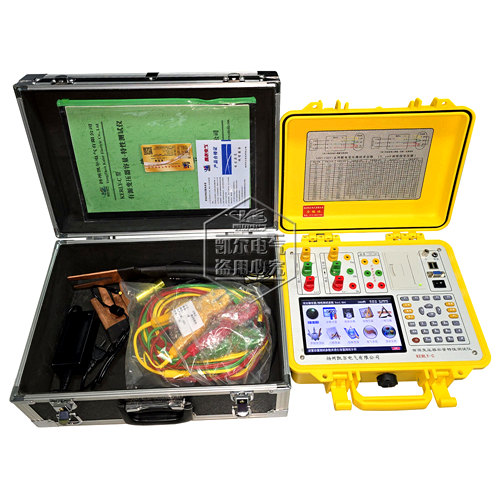

KERLY-C型 有源变压器容量-特性综合测试仪（全兼容彩屏款）

一、产品简介
       我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性缴纳增容费。随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；由于以上种种原因导致电力部门每年电费损失多达数十万元之多，但电力部门苦于没有有效的控制手段。
       KERLY-C型有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。
       本变压器容量-特性综合测试仪的测试结果准确率达100％。它一种设备相当于五种设备：有源变压器容量测试仪+变压器损耗参数测试仪+零序阻抗测试仪+谐波分析仪+示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压、零序阻抗等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。
       该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各类电力安装、修试用户的主打检测设备。
二、功能特点
       1、可准确测量各种配电变压器的容量，无源测量，方便、准确；
       2、内部自带电源、自动产生三相大功率测试电源；
       3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗；
       4、通过空载试验可准确判定变压器的型号和能效等级，包括：油变S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器；
       5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位；
       6、可测量电压和电流的2～32次谐波含量和总谐波失真度；
       7、可进行简单的矢量分析，绘制矢量图；
       8、显示各电参量的波形图，做为示波器使用；
       9、电压回路宽量限：电压测量范围0～800V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
     10、电流量程分高、低档，保证大电流100A测量范围，同时可保证小电流毫安级的幅值准确测量，可满足PT的阻抗电压测量；
     11、容量测量范围：20KVA～800000KVA（三相变）   5KVA～100000KVA（单相变）；
     12、电池剩余电量百分数指示功能，绝非简单的亏电报警；
     13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长；
     14、用户可随时将测试的数据通过微型打印机将测试结果打印出来；
     15、测试结果存储功能，可存储200组容量测试数据。
三、技术指标
      1、输入特性
            有源部分：电压测量范围：0～10V
                              电流测量范围：0～10A
            无源部分：电压测量范围：0～800V 超宽量程
                              电流测量范围：0～20A～100A内部双量程，自动或手动选档。
      2、准确度
            电压：±0.2％
            电流：±0.2％
            功率：±0.2％（CosΦ>0.2）
                       ±0.3％（0.02＜CosΦ＜0.2）
      3、工作温度：﹣25℃～+65℃
      4、充电电源：交流160V～260V
      5、绝缘：电压、电流输入端对机壳的绝缘电阻≥100MΩ。
                      工作电源输入端对外壳之间承受工频2.5KV（有效值），历时5分钟试验。
      6、主机尺寸：320×240×130mm
      7、重量：3.2Kg（主机）

注：产品在生产过程中不断更新完善，产品外观图片仅供参考（以实物为准），如有变动，恕不另行通知。

---
